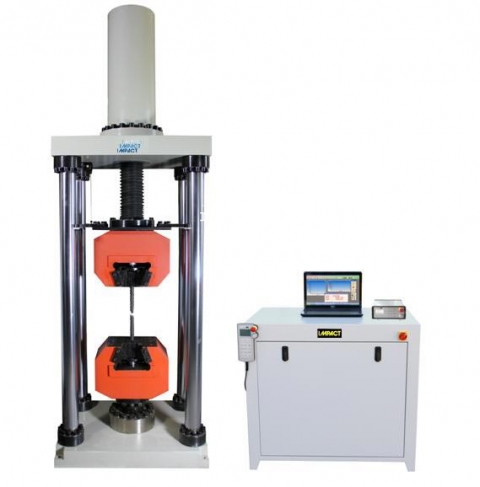

2000 kN gniuždymo / 1000 kN tempimo universali bandymų mašina TS230
Maksimali apkrova gniuždymui: 2000 kN; Maksimali apkrova tempimui: 1000 kN; Atitinka standartų ASTM E4, EN ISO7500-1, EN 10002-1, EN 10002-2, BS1610, DIN 51221 - Strain to: ASTM E83, ISO 9513, EN 3846 ve EN 1002-4 reikalavimus.
Aprašymas
Rėmas ir griebtai:
- Stūmoklinė sistema, vienos darbo vietos, keturių kolonų kompaktiškas dizainas ir dvikryptis judėjimas
- Sistema, turinti didelę traverso eigą, tinkama skirtingo skersmens bandiniams, tiek plokštiems tiek apvaliems
- Itin tikslųs apkrovos matavimai naudojant labai jautrius jėhos daviklius
- Apkrovos davikliai gali būti keičiami priklausomai nuo maksimalios apkrovos, kad būtų galima gauti kaip įmanoma tikslesnius rezultatus
- Nesudėtingai pakeičiami griebtai plokštiems ar apvaliems mėginukams. Turi V formos atramas (Griebtų sistema susideda iš tinkamų griebtų ir atitinkamų sujungimų)
- Atstumas tarp griebtų gali būti reguliuojamas automatiškai naudojantis išoriniu valdikliu
Kontrolės funkcijos:
- Prietaisas valdomas su išoriniu skaitmeniniu valdikliu arba nešiojamu valdikliu ir programine įranga
- Pastovus stūmoklio judėjimo greitis valdomas išoriniu valdikliu
- Pastovi greičio apkrovimo kontrolė
- Pastovi nuokrypių kontrolė
- Pastovi deformacijų kontrolė
- Bendra kontrolė: apkrovos, greičio ir deformacijų parametrai gal būti kontroliuojami realiu laiku
Elektroninė valdymo sistema:
- Ši sistema yra jautriausia sistemapasaulyje ir yra naudojama jau nuo 1975 metų. Ji valdo hidraulinę ir elektromechaninę sistemas uždaruoju metodu.
- Apkrovos ir deformacijų bandymai gali būti atliekami tiek EDC (išoriniu valdikliu. Poslinkio kontrolės metodu gaunami dar tikslesni rezultatai. Apkrova prie kurios mėginys suiro, maksimali apkrova ir pan. gali būti matoma realu laiku 1 kHz/sec.
- Apkrovos daviklis, video extenzometras, automatinis extenzometras, ir t. t. gali būti jungiami prie išorinio valdymo bloko EDC. Programinė įranga automatiškai atpažįsta šiuos extenzometrus ir jų kalibravimą galima atlikti naudojantis programine įranga.
- Kontroleris turi apsaugą nuo per didelės apkrovos ir automatiškai nustato, kada mėginys lūžo. Vartotojas gali nustatyti apkrovą iš naujo prieš pradedant jauną bandymą.
- Tikslumas gali būti reguliuojamas tarp 0.1 mm/min ir 100 mm/min.
- EDC gali aptikti netiesiogines apkrovas prieš pradedant bandymą (šios atsiranda dėl griebtų ir mechaninių sistemų ar pan.) ir išvengi jų pveikio testų rezultatams
- Stūmoklio sugrįžimas į pradinę padėtį gali būti valdomas rankiniu būdu arba naudojant EDC
- Matavimų rezultatai gali būti pateikiami SI ir metrinės sistemos matavimo vienetais
- EDC valdiklis gali būti jungiamas prie PC per USB ar Ethernet jungtį
- Avarinio išjungimo mygtukas nedelsiant stabdo mašiną
Programinė įranga:
Bandymai gali būti atliekami naudojant programinę įrangą įrašytą į kompiuterį. Duomenys, grafikai ir testų rezultatai yra parodomi kompiuteryje realiu laiku. Bandymų rezultatai ir grafikai gali būti išsaugomi kompiuteryje ir/ar atspausdinami. Vartotojas gali programinę įrangą prisiderinti prie savęs, savo poreikių bei darbo ypatybių. Test & Motion programinės įranga suderinama su Windows XP ir naujesnėmis operacinėmis sistemomis.
Vartotojas gali nustayti parametrus, kurie bus rodomi bandymo ataskaitoje ir grafike, taip pat gali:
- Priskirti apkrovų vertes Y ašiai, priskirti deformacijų vertes X ašiai ir generuoti grafikus
- Viršutinės ribos, apatinės ribos, maksimalus tempimas ir trūkimas tempiant gali būti vaizduojama grafike
- Pasirinkti specifinį tašką grafike ir pažiūrėti apkrovą/tempimą, deformaciją, ir kt. parametrus konkrečiame taške.
- Peržiūrėti kiekvieną atskiro mėginio grafiką kai testai yra atlikti keliems mėginiams
- Peržiūrėti elastingumo modulį
- Kaupti duomenis kiekvienam atskiram bandinukui ar bandinių serijai ir juos išsaugoti. Visi norimi duomenys bus matomi testų ataskaitose.
Bandymų ir prietaiso nustatymai labai nesudėtingai nustatomi naudojant programinę įrangą. Programą galima pasileisti 9 skirtingomis kalbomis. Test & Motion programinė įranga yra sukomplektuojama su kompiuteriu, tad nereikės rūpintis kompiuteriu papildomai.
Rankinis valdiklis
Rankinis valdiklis pristatomas su 3 metrų ilgio laidu tiesiogiai sujungtu su bandymų mašina ir gali būti pastatomas / montuojamas patogioje pozicijoje, kad ir ant pačios bandymų mašinos, kadangi galinė pusė padengta magnetine plėvele.Jis gali būti naudojamas valdymui ir stebėjimui, bandymo greičio reguliavimui, griebtų pozicijos nustatymui, traverso valdymui (aukštyn / žemyn), apkrovai/deformacijoms, avariniam prietaiso stabdymui
Techninės savybės:
- Prietaisas naudojamas apkrovos ir poslinkų kontrolei, deformacijų ir tekėjimo tyrimams, lūžio taško nustatymui plokštiems ir apvaliems bandiniams
- Pritaikomi standartai: EN ISO 6892-1, EN ISO 7500-1.
- Sistema yra hidraulinė ir judesiai valdomi servo-vožtuvais.
- Tėkmės galia servo-vožtuvu yra minimaliai 10 lt/min.
- Galingumas: min. 1000 kN.
- 4 kolonų
- Atstumas tarp priekinių kolonų min. 590 mm
- Atstumas tarp šononių kolonų min. 340 mm.
- Rėmo aukštis max. 3000 mm.
- Atstumas tarp griebtų min. 600 mm. Griebtų reguliavimas hidraulinis.
- Traverso eiga min. 490 mm.
- Naudojamas dvigubo veikimo hidraulinis cilindras
- Maksimali hidraulinio preso galia yra 300 bar,o vertė rodoma manometre
- Darbinės aplinkos temperatūra: 10 C - 30 C, santykinė drėgmė iki 80%, įtampos fluktuacija ±10%.
- Prietaisas gali atlikti bandymus su metaliniais apvalaus skerspjūvio bandiniais. Jų diametras turėtų būti tarp 6 mm ir 40 mm.
- Prietaisas gali atlikti bandymus su metalinėmis plokštėmis. Metalinių plokščių storis turėtų būti 0-30 mm
